Како функционише систем за складиштење енергије батерије?
Систем за складиштење енергије батерије (БЕСС) пуни се претварањем електричне енергије у једносмерну енергију и електрохемијским складиштењем у батеријским ћелијама. Када је потребна енергија, процес се обрће: батерија ослобађа једносмерну струју, систем за конверзију енергије (ПЦС) је претвара у контролисану наизменичну струју, а систем за управљање енергијом (ЕМС) координира диспечирање у складу са циљевима локације или мреже. Током целог процеса, систем за управљање батеријама (БМС) прати стање ћелија и спроводи безбедне радне границе.
Тај једноставан опис крије координирани низ електричне конверзије, мерења,{0}}доношења одлука и заштите. У комерцијалном или индустријском пројекту, батерија не одлучује самостално када да се пуни или празни. БМС, ПЦС, ЕМС, бројила, заштитни уређаји и контролер локације непрекидно размењују ограничења и команде тако да постројење може испоручити потребну снагу без прекорачења електричних, термичких или уговорних граница.
За комплетан оквир дизајна, величине, безбедности и набавке, прочитајтекомплетан водич за системе за складиштење енергије батеријапре финализације спецификације система.
На овој страници
- БЕСС принцип рада за један минут
- Шта се дешава током БЕСС пуњења?
- Шта се дешава током пражњења БЕСС-а?
- Како БМС, ПЦС и ЕМС раде заједно
- АЦ-Упарени наспрам ДЦ-Упарени БЕСС: Како се рад мења
- Како се БЕСС радни режими мењају по апликацији
- БЕСС Ефикасност, стање напуњености и здравствено стање
- Како БЕСС реагује на кварове и безбедно се искључује
- БЕСС Оператионал Дуе Дилигенце Контролна листа
- Често постављана питања
- Закључак
БЕСС принцип рада за један минут
БЕСС функционише као контролисан, двосмерни енергетски бафер. Мерачи мере локацију и мрежу; ЕМС одређује жељену акцију; БМС потврђује дозвољене границе батерије; ПЦС претвара снагу у траженом правцу; системи заштите надгледају процес; а СЦАДА бележи перформансе и аларме.
Контролна петља се непрекидно понавља. Брзина одговора зависи од услуге и архитектуре: -контролор за управљање захтевима може да делује пре него што се прекорачи праг за обрачун, док контролор за подршку мреже{2}} може брзо да реагује на услове напона или фреквенције. Потребни одзив, тачност и границе мерења треба да буду специфицирани, а не претпостављени.
Шта се дешава током БЕСС пуњења?
Пуњење почиње када ЕМС или контролор постројења захтевају апсорпцију енергије. Извор може бити комунална мрежа, соларна производња на лицу места, генератор или други АЦ/ДЦ извор. У систему спрегнутом наизменичном струјом, ПЦС претвара наизменичну струју у једносмерну. У дизајну ДЦ-спојеног соларног-плус-складишта, ДЦ претварач или архитектура дељене инвертера контролише пренос енергије између ПВ-а, батерије и ДЦ магистрале.
Редослед пуњења
Снага пуњења није увек константна. Може се сужавати близу високог СОЦ-а, пасти на ниским или високим температурама или бити ограничен неравнотежом ћелија, капацитетом ПЦС-а, оптерећењем трансформатора, ограничењима увоза са локације или доступним ПВ-ом. Модели набавке би стога требало да користе радну криву, а не да претпостављају да је називна снага доступна за сваку СОЦ и температуру.

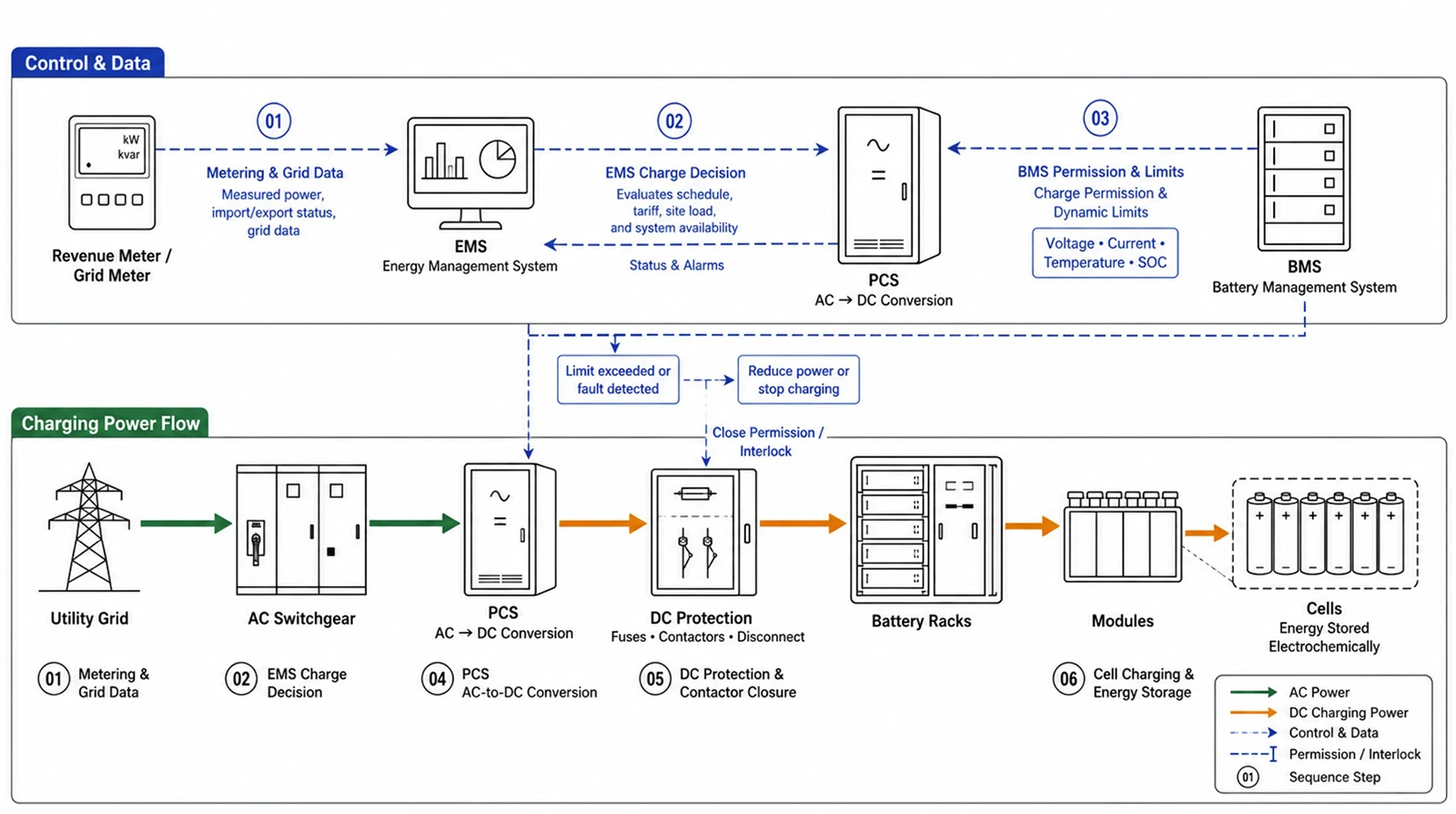

БЕСС Секвенца пуњења
Шта се дешава током пражњења БЕСС-а?
Током пражњења, батерија ослобађа једносмерну енергију. ПЦС га претвара у синхронизовано напајање наизменичном струјом за објекат или мрежу. ЕМС одређује ниво отпреме, али БМС континуирано ограничава команду да задржи ћелије унутар дозвољених граница напона, струје, температуре и СОЦ.
Редослед пражњења
БЕСС може да има довољно ускладиштене енергије, али и даље не може да испоручи називну снагу ако температура, СОЦ, једносмерни напон, струја батерије, ПЦС оцена, реактивни{0}}захтеви за снагу или заштитна ограничења смањују доступну излазну снагу. Гаранције за снагу и енергију морају навести услове њиховог рада.
Како БМС, ПЦС и ЕМС раде заједно
За детаљан обим опреме и интерфејсе набавке, погледајтебатерија, БМС, ПЦС и ЕМС компонентепре финализације матрице одговорности контроле.
|
Систем |
Одлука или акција |
Размењене типичне информације |
|
БМС |
Штити и надгледа батерију; процењује СОЦ/СОХ; израчунава дозвољене границе пуњења и пражњења. |
Напон и температура ћелије/река, СОЦ, СОХ, ограничења струје, аларми, стање контактора. |
|
ПЦС |
Конвертује снагу и регулише електрични интерфејс. |
Задата вредност снаге, једносмерни напон/струја, АЦ напон/фреквенција, реактивна снага, статус и грешке. |
|
ЕМС / контролор постројења |
Бира режим рада и оптимизује диспечер преко локације или циља мреже. |
Подаци бројила, прогнозе, тарифе, резервни циљ, команде мреже, доступност опреме и ограничења. |
|
СЦАДА / мониторинг |
Визуелизира, снима и саопштава статус постројења. |
Подаци о временским{0}}серијама, аларми, догађаји, корисничке команде, извештаји и даљински приступ. |
Робусни дизајн контрола користи ограничења и дозволе уместо да се ослања на један контролер да разуме сваки унутрашњи детаљ. ЕМС захтева радну тачку; БМС проглашава тренутни дозвољени омотач батерије; а ПЦС извршава команду само док су сва потребна блокада тачна. Ако комуникација не успе, сваки подсистем треба да уђе у дефинисано безбедно стање.
Зашто је матрица интерфејса важна
- Идентификујте који је уређај ауторитативни извор за СОЦ, активну снагу, реактивну снагу и статус мреже.
- Дефинишите стопу ажурирања, јединице, скалирање, временске ознаке, ознаке квалитета и{0}}тајмере губитка комуникације.
- Наведите сваки аларм, упозорење, излет, ресетовање, заустављање у нужди и заобилажење одржавања.
- Приоритет команди документа између локалних контрола, ЕМС-а, услужног програма/агрегатора и СЦАДА оператера.
- Тестирајте абнормална стања, не само нормалне команде пуњења и пражњења.

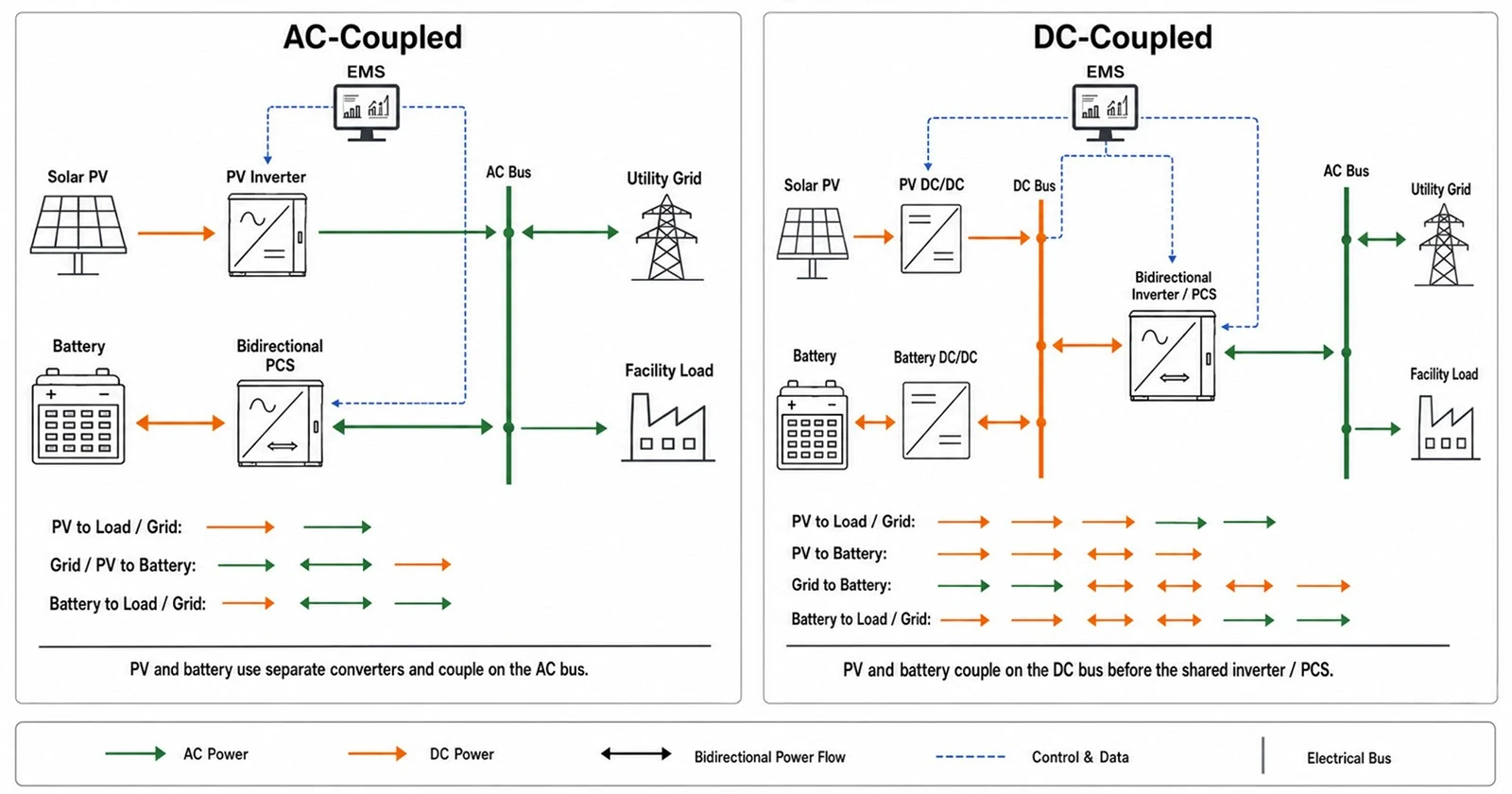

АЦ-Упарени наспрам ДЦ-Упарени БЕСС: Како се рад мења
Примените поређење спојница усоларни-плус-водич за складиштење.
|
Фактор |
АЦ{0}}повезан |
ДЦ-упарен |
|
Повер патх |
Батерија користи наменски ПЦС и повезује се на АЦ магистралу. |
ПВ и батерија деле архитектуру ДЦ-стране пре конверзије мреже. |
|
Ретрофит фит |
Често једноставно тамо где ПВ или инфраструктура наизменичне струје већ постоји. |
Обично захтева ближу интеграцију са ПВ инвертер/ДЦ архитектуром. |
|
Независна контрола |
ПВ и БЕСС често могу да раде као одвојена средства наизменичне струје. |
ПВ и контроле складиштења су чвршће координисане. |
|
Складиштена{0}}соларна конверзија |
ПВ АЦ се може претворити назад у ДЦ за складиштење, а затим назад у АЦ. |
Може смањити фазе конверзије када складишти ПВ директно на ДЦ страни. |
|
Провере дизајна |
АЦ расклопна опрема, трансформатор, капацитет интерконекције и заштита. |
Прозори једносмерног напона, струјни путеви, ограничења претварача, заштита и изолација квара. |
|
Најбољи избор |
Зависи од ограничења за накнадну уградњу, флексибилности рада и повезивања на мрежу. |
Зависи од хватања скраћивања/сечења, новог-дизајна конструкције и интегрисаних контрола. |
АЦ спојница је обично привлачна за накнадне уградње и независну контролу средстава. ДЦ спајање може бити привлачно за нова соларна-плус- постројења за складиштење где је важно директно хватање фотонапонске енергије или исечак. Упоредите енергетске путеве, ограничења међуповезивања, режиме рада, могућност одржавања и економију животног циклуса за одређени пројекат.
Како се БЕСС радни режими мењају по апликацији
Отпремање прага и понашање допуне су детаљно описани уБЕСС водич за бријање.
Приоритети{0}}на нивоу установе се даље развијају уЦ&И БЕСС практични водич.
|
Апликација |
Триггер |
Контролни циљ |
Главно оперативно ограничење |
|
Врхунско бријање |
Потражња за објектима се приближава прагу. |
Пражњење пре и током врхунца; напуните без стварања другог врха. |
Прецизност прогнозе, расположиви СОЦ и трајање пика. |
|
Време{0}}употребе-промена |
Планирани тарифни периоди или оптимизовани сигнал цене. |
Пуњење мало, пражњење високо. |
Распон цена након губитака и деградације. |
|
Соларна сопствена{0}}потрошња |
ПВ премашује потражњу на лицу места или ограничење извоза. |
Апсорбујте вишак ПВ и испразните га касније. |
ПВ прогноза, ограничење извоза и капацитет батерије. |
|
Резервна копија / острво |
Испад мреже или планирани пренос. |
Одржавајте критична оптерећења и координирајте острвске изворе. |
Способност{0}}формирања мреже, логике преноса, корака учитавања и резервисања. |
|
Подршка мреже |
Фреквенција, напон или екстерни диспечерски сигнал. |
Обезбедите тачан активни/реактивни одговор. |
Одобрење интерконекције, телеметрија, доступност и управљање СОЦ-ом. |
За апликације{0}}за контролу наплате, прегледајтесистем батерија за бријањеи потврди конфигурацију у односу на профил оптерећења објекта.
Пројекти који захтевају активну интеракцију са услужним програмом могу да прегледају СИНЕЛИНК-овемрежа{0}}повезано складиште батеријерешење као полазна тачка за техничку дискусију.
БЕСС Ефикасност, стање напуњености и здравствено стање
Примените ове оперативне концепте користећиБЕСС водич за димензионисањепре него што изаберете оцену батерије или ПЦС-а.
Држава задужења (СОЦ)
СОЦ процењује преостало пуњење у односу на дефинисану употребну или номиналну референцу. Не мери се директно као напон; БМС то процењује на основу тренутне интеграције, понашања напона, температуре и модела ћелија. Прецизност може да варира, тако да стратегија контроле може укључивати услове поновног калибрације.
Здравствено стање (СОХ)
СОХ описује стање батерије у односу на договорену референцу, често користећи расположиви капацитет, отпорност или снагу. Пошто добављачи могу другачије израчунати СОХ, уговори би требало да се ослањају на дефинисани тест капацитета или перформансе, а не на необјашњиви проценат контролне табле.
Повратна{0}}ефикасност
Ефикасност{0}}повратног пута једнака је испорученој енергији подељеној са енергијом која се користи за пуњење током дефинисаног циклуса и границе мерења. Вредност батерије-само једносмерне струје није упоредива са вредношћу система наизменичне струје која укључује ПЦС, трансформатор и помоћна оптерећења. Ефикасност се такође мења са снагом, температуром и трајањем приправности.
Деградација
Календарско старење се дешава са временом; циклус старења је резултат употребе. На оба утичу температура, СОЦ, дубина пражњења, брзина и дизајн ћелије. ЕМС може да тргује краткорочним-приходом у односу на дугорочну-деградацију ограничавањем СОЦ-а, снаге или протока. Пројектни модели треба да користе гарантовани радни циклус и транспарентну претпоставку повећања.
Како БЕСС реагује на кварове и безбедно се искључује
Абнормална стања и контроле животног циклуса су покривене уБЕСС безбедносни водич.
Оцене каблова и терминални интерфејси су део заштитног пута; консултујте се саБЕСС водич за избор кабловаприликом дефинисања граница струје, квара и инсталације.
БЕСС не би требало да зависи само од слања софтвера ради заштите. Електрични и сигурносни слојеви откривају абнормалну струју, напон, изолацију, температуру, дим, гас или стање опреме и изолују захваћени ниво. Тачан одговор зависи од архитектуре и анализе опасности, али типична секвенца је смањење снаге, отварање контактора или прекидача, изолација квара, одржавање потребних функција детекције/вентилације, издавање аларма и спречавање неовлашћеног поновног покретања.
- Ниво ћелије/модула: праћење напона и температуре, балансирање и заштитне границе.
- Ниво река: контактори, осигурачи, сензори струје, надзор изолације и локална контрола.
- ПЦС/АЦ ниво: прекомерна струја, абнормалност у мрежи, заштита од-отока и прекидача.
- Системски ниво: заустављање у нужди, детекција пожара/гаса, логика вентилације, контрола приступа и СЦАДА аларми.
- Оперативни ниво: закључавање/означавање, план за хитне случајеве, оштећене{0}}контроле опреме и контролисано враћање у службу.
УЛ 9540А је метода испитивања термичке{1}}просторне ватре-; није универзална изјава да је свака инсталација безбедна. Пројектни тимови морају потврдити тестирану конфигурацију, сертификацију опреме, усвојене кодове, услове уградње и АХЈ захтеве.
БЕСС Оператионал Дуе Дилигенце Контролна листа
- Комплетан дијаграм{0}}тока снаге и граница мерења за сваку гарантовану вредност.
- Границе напона/струје батерије у односу на радни опсег ПЦС-а за СОЦ и температуру.
- Нормални, стандби, црни{0}}покретање, острвљење, опоравак и хитни радни редоследи према потреби.
- БМС–ПЦС–ЕМС листа сигнала, приоритет команди и понашање{0}}у губитку комуникације.
- Помоћна потрошња у пуњењу, пражњењу, приправности и екстремним амбијенталним условима.
- Тестови капацитета, ефикасности и одзива у ФАТ/САТ и коначни критеријуми прихватања.
- Власништво над алармом, даљинске{0}}контроле приступа, обавезе ажурирања софтвера и задржавање{1}} података о догађајима.
- Претпоставке гаранције за температуру, СОЦ прозор, проток, Ц{0}}стопу и доступност.
Требате мапирати режиме рада БЕСС-а на свој профил оптерећења или захтеве мреже? Пошаљите СИНЕЛИНК-у своју апликацију, циљни кВ/кВх, напон мреже, услове локације и жељену архитектуру система.
За уобичајену интеграцију високонапонских{0}}Ц&И, прегледајте1000В високо{1}}напонски батеријски системплатформу и потврдите њен радни прозор у односу на изабрани ПЦС.
Локације са високим температурама околине или захтевима густог паковања могу проценити аТечно{0}}хлађени индустријски батеријски ормарићдок потврђује редундантност хлађења и сервисне потребе.
Често постављана питања
Да ли БЕСС складишти наизменичну или једносмерну струју?
Батеријске ћелије складиште енергију електрохемијски и испоручују ДЦ електричну енергију. ПЦС врши конверзију између батеријског једносмерног и наизменичног система који користи већина објеката и мрежа.
Може ли се БЕСС пунити и празнити у исто време?
Једна батерија се обично не пуни и празни истовремено. На нивоу постројења, различити низови или подсистеми могу функционисати другачије, али контроле морају спречити ненамерно циркулисање снаге и поштовати архитектуру.
Шта контролише када се БЕСС пуни или празни?
ЕМС или контролор постројења примењује распореде, тарифе, прогнозе, ограничења локације или команде мреже. БМС и ПЦС затим ограничавају или одбијају команде које су изван услова безбедне опреме.
Шта се дешава када БЕСС достигне 100% СОЦ?
БМС смањује или зауставља дозвољено пуњење како се ћелије приближавају својим горњим границама. Многи пројекти раде испод апсолутног максималног СОЦ-а да би се сачувала граница, животна или сигурносна граница.
Да ли БЕСС{0}}везан за мрежу може да ради током нестанка струје?
Само ако су ПЦС, заштита и контроле дизајнирани за рад са острвима или{0}}формирањем мреже и ако локација има одобрену шему за управљање преносом, уземљењем и оптерећењем{1}}.
Зашто се доступна снага БЕСС-а мења?
Доступна снага може да буде ограничена СОЦ-ом, температуром ћелије, једносмерним напоном, дозвољеном струјом, ПЦС температуром, реактивном{0}}радом снаге, помоћним уређајима, грешкама или условима мреже.
Која је разлика између ЕМС-а и СЦАДА-е?
ЕМС доноси или координира одлуке о отпреми. СЦАДА првенствено обезбеђује надзорну контролу, визуелизацију, аларме и историјске податке, иако се границе производа могу преклапати.
Како се мери БЕСС ефикасност?
Измерите енергију која улази и излази преко исте дефинисане границе и циклуса. Наведите да ли број укључује ПЦС, трансформатор, ХВАЦ и друге помоћне уређаје.
Шта се дешава ако се БМС комуникација изгуби?
Дефинисано безбедно понашање може укључивати држање конзервативне границе, повећање на нулу или искључење након истека времена. Тачан редослед треба одредити и тестирати.
Како БЕСС подржава врхунско бријање?
Контролор прати увоз и пражњење локације пре него што потражња премаши циљ. Такође заказује пуњење како би се сачувао СОЦ без стварања новог врха.
Планирате комерцијални или индустријски пројекат складиштења батерија? Поделите свој профил оптерећења, случај употребе, циљно трајање, мрежну везу и тржиште усклађености.
Закључак
БЕСС ради кроз континуирану координацију, а не кроз једноставну команду за укључивање/искључивање батерије. ЕМС дефинише циљ, БМС штити батерију, ПЦС контролише конверзију енергије, а системи заштите и надзора верифицирају свако радно стање. Пројектни тимови који рано дефинишу ове интерфејсе, ограничења и границе мерења су у бољој позицији да добију предвидљиве перформансе, безбедан рад и применљиве гаранције.
