Објашњене БЕСС компоненте: батерија, БМС, ПЦС, ЕМС и баланс система



За тимове за набавке, најважније питање није једноставно да ли је свака компонента присутна. Реч је о томе да ли оцене, интерфејси, контролни ауторитет, докази о испитивању и гаранције остају доследни у целом оперативном омоту. Слабост на једном интерфејсу-напон батерије у односу на ПЦС опсег, БМС ограничења у односу на ЕМС команде или хлађење кућишта у односу на температуру локације-може ограничити цео систем.

Почните сакомплетан водич за системе за складиштење енергије батеријаза основни оквир који покрива дизајн, апликације, безбедност и набавку.

Ако вам прво треба радни редослед, прочитајтекако функционише систем за складиштење енергије батериједа видите како се БМС, ПЦС и ЕМС координирају током пуњења и пражњења.

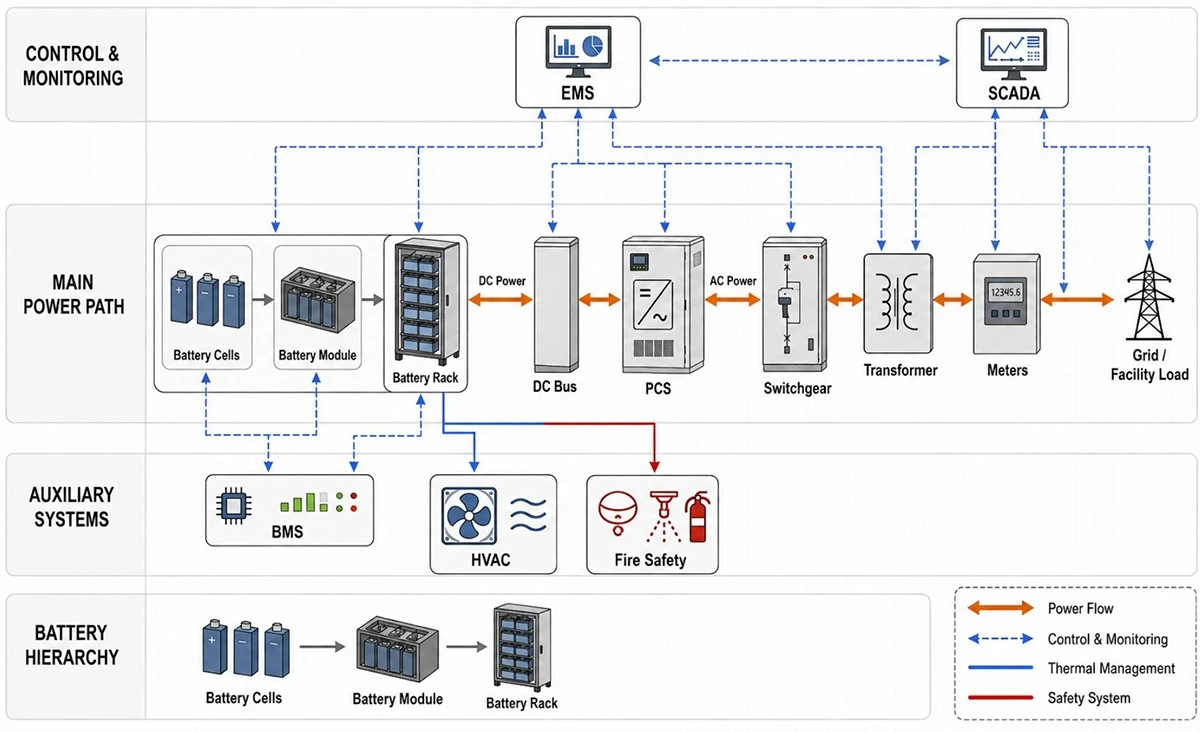

БЕСС компонентна архитектура на први поглед

Погледајте како су ове компоненте упаковане за сајтове уЦ&И БЕСС практични водич.



1. Батеријске ћелије, модули и сталци

Ћелије су најмање електрохемијске јединице. Произвођачи комбинују ћелије у модуле, модуле у пакете или тацне, а те склопове у полице или ормаре. Серијски спојеви подижу напон; паралелне везе повећавају струјну и енергетску способност. Механички и електрични распоред утиче на струју квара, употребљивост, термичко понашање и ризик од ширења.

Шта навести

• Хемија, формат ћелије, следљивост добављача и контрола квалитета производње.
• Номинална и употребљива енергија при дефинисаном СОЦ-у, температури, снази и условима почетка/краја{1}}живота.
• Прозор једносмерног напона, максимална стална и краткотрајна{0}}струја, Ц-стопе и криве смањења снаге.
• Циклус и календар{0}}претпоставке старења, ограничења протока и стратегија повећања.
• Изолација модула/река, осигурачи, контактори, сервисни размаци и начин замене.

2. Систем управљања батеријом (БМС)

БМС мери напон, температуру и струју ћелије и модула; процењује стање напуњености и здравственог стања; управља балансирањем; израчунава дозвољене границе пуњења и пражњења; контролише контакторе; евидентира догађаје; и саопштава статус батерије ПЦС-у и ЕМС-у. БМС је слојевити систем, а не једна сензорска плоча, која често укључује модуле, рацк и главне контролере.

Питања о БМС интерфејсу

• Који уређај је ауторитативни извор за СОЦ, СОХ, дозвољену снагу и стање грешке?
• Колико често се ограничења ажурирају и шта се дешава када комуникација касни или се изгуби?
• Који аларми изазивају смањење снаге, контролисано искључивање или тренутну изолацију?
• Како се управља записима догађаја, верзијама фирмвера, даљинским приступом и сајбер-безбедношћу?
• Да ли БМС може да подржи полице{0}}мешовитог узраста након повећања или замене?

3. Систем конверзије енергије (ПЦС)

Интерфејси ПВ и опреме за складиштење су мапирани усоларни-плус-водич за складиштење.

ПЦС је двосмерни електрични мост између батерије једносмерне магистрале и система наизменичне струје. Током пуњења претвара АЦ у ДЦ; током пражњења претвара једносмерну струју у наизменичну. У зависности од дизајна, такође контролише реактивну снагу, фактор снаге, хармонике, брзину рампе, напон/фреквентни одзив, анти-острво и прелазак на грешку-кроз.

ПЦС провере избора

• Опсег једносмерног напона преко минималног/максималног СОЦ-а, температуре и деградације.
• Континуирана снага и снага преоптерећења на температури околине и надморској висини на локацији.
• Крива ефикасности-не само максимална ефикасност-и потрошња у стању приправности.
• Способност реактивне{0}}нане и да ли она смањује доступну активну снагу.
• Функције мрежног{0}}кода, компатибилност трансформатора, хармоници и допринос кратког-споја.
• Способност -праћења мреже у односу на мрежу{1}} за коришћење резервних копија или микромрежа.

За пројекте који активно размењују снагу са комуналним предузећем, прегледајтемрежа{0}}повезано складиште батеријеи потврди све функције мреже кроз применљиву студију интерконекције и теренска испитивања.

4. Систем управљања енергијом (ЕМС) и контролор постројења

Пример отпремања стварног прага{0}}дат је уБЕСС водич за бријање.

ЕМС претвара пословне или мрежне циљеве у команде за отпрему. Може да надгледа оптерећење и производњу, прогнозира вршне вредности, управља резервом СОЦ-а, одговара на тарифе или тржишне сигнале, координира генераторе и ПВ и шаље задате вредности у ПЦС. У већим пројектима, контролор постројења може да обради захтеве за брзу{2}}тачку-везе док ЕМС врши спорију оптимизацију.

Захтеви за набавку ЕМС-а

• Режими рада, правила приоритета и решавање сукоба за сложене случајеве употребе.
• Извори мерења, улази за прогнозу и време одзива контроле.
• Протоколи, доступност АПИ-ја, историчар, временска синхронизација и власништво над подацима.
• Локални рад током губитка у облаку или ВАН-у и дефинисана безбедна резервна стања.
• Корисничке улоге, провера аутентичности, евиденције ревизије, закрпе и обавезе{0}}удаљене подршке.

5. Управљање топлотом

Управљање топлотом одржава ћелије и енергетску електронику унутар одређених температура и ограничава температурне варијације. Системи{1}}са ваздушним хлађењем могу да понуде једноставнију услугу, док течно хлађење може да подржи строжу контролу температуре и већу густину паковања. Избор треба да узме у обзир дизајн амбијента, влажност, прашину, корозију, редундантност, помоћну енергију, буку, детекцију цурења и могућност одржавања-а не само метод хлађења.

За захтевне климе или распореде са великом{0} густином, процените аТечно{0}}хлађени индустријски батеријски ормарићдок проверавате редундантност{0}}круже за хлађење, паразитско оптерећење и сервисну способност.

6. Електрична заштита и дистрибуција ДЦ/АЦ

За димензионисање проводника и уносе за набавку, наставите наБЕСС водич за избор кабловапокрива напон, струју, пад напона, отпорност на квар и услове инсталације.

Заштитна опрема открива и изолује кварове. Архитектура може да укључује осигураче ћелије/река, контакторе, једносмерне прекиде, праћење изолације, заштиту од пренапона, АЦ прекидаче, заштитне релеје, системе уземљења и кола за хитно{1}}заустављање. Студије координације морају узети у обзир понашање квара батерије и ПЦС-а, допринос трансформатора и мрежу локације.

• Дефинишите границе изолације за модул, рацк, ПЦС, трансформатор и тачку везе.
• Координирајте прагове искључења и тајминг тако да се изолује најмањи практични део са грешком.
• Процените захтеве за шок,{0}}бљесак, ускладиштену{1}}енергију и закључавање/означавање.
• Потврдите напон, струју, температуру и кратко{0}}{0}}напоне каблова и сабирница.

7. Системи за пожар, гас и хитне случајеве

Комплетан ланац безбедносних доказа је покривен уБЕСС безбедносни водич.

Безбедносна архитектура може да обухвата ћелијску аналитику, детекцију дима/грејања/искључења{0}}гаса, вентилацију, смањење притиска, одвајање, сузбијање пожара или друга ублажавања, напајање за хитне случајеве и интерфејсе за реаговање. Захтеви зависе од хемије, кућишта, енергетског капацитета, доказа о испитивању, применљивих кодекса и надлежног органа. Уређај за сузбијање или сертификат није потпуни сигурносни случај.

8. Интерфејс трансформатора, склопних уређаја и мреже

Трансформатор усклађује напон ПЦС-а са објектом или комуналном мрежом. Расклопни уређаји, заштитни релеји и бројила прихода или рада успостављају границу везе. Провере дизајна обухватају однос напона, векторску групу, импедансу, губитке, хармонике, уземљење, рад на кратком-споју, координацију заштите, помоћно напајање и захтеве за комуналне услуге.

За индустријске локације мегавата{0}}асредњи-напон индустријски ЕССможе да поједностави мрежни интерфејс, подложан детаљној заштити и прегледу корисности.

9. СЦАДА, комуникације и сајбер безбедност

СЦАДА пружа видљивост, аларме, трендове и надзорне команде. Комуникације повезују БМС, ПЦС, ЕМС, бројила, релеје и екстерни услужни програм или агрегатор. Пројектни тимови треба да дефинишу верзије протокола, мапирање сигнала, стопе ажурирања, временску синхронизацију, сегментацију мреже, даљински приступ, власништво акредитива, евиденцију и одговорности за животни циклус софтвера.

10. Помоћни системи и кућишта

Помоћне компоненте укључују ХВАЦ пумпе или вентилаторе, грејаче, контролу напајања, осветљење, детекцију, вентилацију, комуникациону опрему и понекад резервно напајање. Њихова потрошња смањује нето испоручену енергију и треба је мерити или моделирати. Кућиште мора да се бави оценом животне средине, корозијом, дренажом, кондензацијом, буком, транспортом, подизањем, приступом, излазом и размацима за одржавање.

Како проверити компатибилност компоненти

Након провере интерфејса, користитеБЕСС водич за димензионисањеда ускладите енергију батерије, ограничења струје, снагу ПЦС-а и перформансе на крају{0}}животног века{1}}.

Контролна листа за набавку компоненти БЕСС

• Дефинишите комплетну границу система и именованог добављача за сваки подсистем.
• Затражите контролисане листове са подацима, сертификате и комплетне извештаје о испитивањима везаним за тачне моделе.
• Захтевају матрицу интерфејса батерија–ПЦС–ЕМС и одобрене верзије фирмвера.
• Одредите снагу, корисну енергију, ефикасност и помоћне уређаје на заједничкој граници мерења.
• Ускладите гаранције за компоненте и систем са циклусом рада пројекта и лековима.
• Укључује тестове ФАТ-а, прихватања сајта, капацитета,{0}}режима рада и{1}}квара{1}}.
• Потврдите резервне делове, компатибилност замене, софтверску подршку и сервисни одговор.
• Планирајте проширење,{0}}руковање оштећеном опремом и крај{1}}одговорности{2}}животног века.

ФАК

Закључак

БЕСС перформансе су одређене интерфејсима између компоненти колико и самим компонентама. Јасан пројекат усклађује радни оквир батерије, БМС ограничења, ПЦС могућности, ЕМС циљеве, термални дизајн, заштиту, доказе о безбедности и мрежни интерфејс у ​​оквиру једне спецификације која се може тестирати и модела одговорности за животни циклус.
